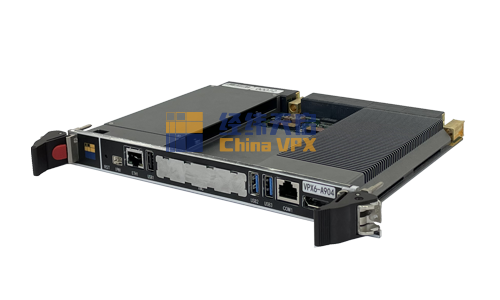

VPX6-A904 是 一 款 符 合 VPX 规 范 的 6U VPX 主 板， 主 板 采 用 Intel® Core ™ i7-6820EQ 处 理 器 配 合 Intel®CM236 芯片组，板载 16GB 内存。使用 CPU 集成 的 Intel HD Graphics 显卡，主板支持 DVI、DP++、VGA 显示。主板提供 PCIe，以太网，串口等多种接口，适用 多种应用领域。
6 代 4 核 8 线程 Core i7-6820/22EQ 处理器或 Xeon E3-1505M 处理器
Core i7-6820EQ 主 频 2.8GHz ( 最大 3.5GHz)（ 默认配置）
Core i7-6822EQ 主频 2.0GHz ( 最大 2.8GHz)
芯片组 CM236
前面板接口
1 个 RJ45 千兆网口
3 个 USB3.0
1 个 HDMI 显示接口
1 路音频输出
4 个 LED 指示灯
1 个复位按键
1 个 JTAG 调试口
板载 16GB DDR4 SDRAM
板载 M.2 SSD
板载 Xilinx K7-325T FPGA
VPX 接口定义：
8 x4 SRIO Gen2 @P1，P2，P3
1x4 PCIe Gen3 @P2
1x8 PCIe Gen3 @P4
1 路千兆以太网 (1x1000Base-T)
2x RS232/22
LVDS@P3,P5,P6
支持操作系统：Win 7/8/10 64bit，Ubuntu，中标 麒麟，VxWorks 6.x
典型功耗：<70W
根据不同散热方式，可提供风冷、 导冷版本
常温版本满足 0℃ ~+55℃使用， 宽温版本满足 -40℃ ~+85℃使用， 相对湿度 0~95%
