VPX6-B208是经纬天启公司设计的100%国产化网络交换板，板卡使用龙芯2H 控制器，采用盛科CT5160 交换芯片，板载 2.5inch SATA。最大支持24个1000 BASE-T接口、8个1000 BASE-BX接口和4个QSGMII接口。

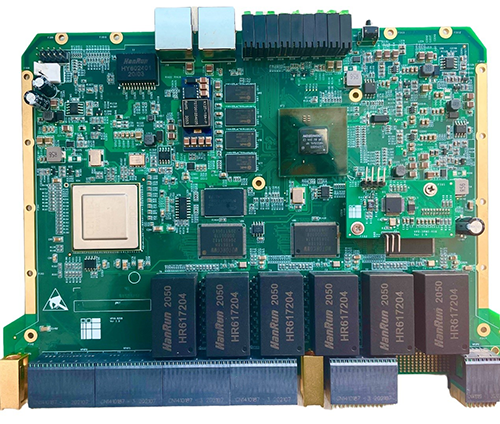

板卡实物图

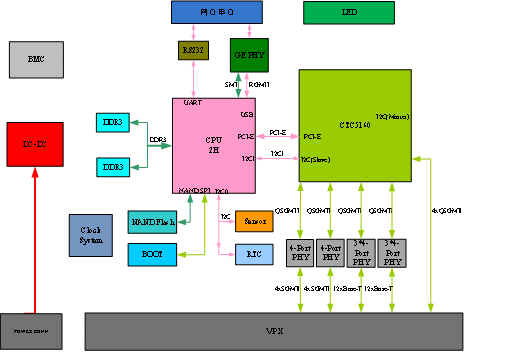

板卡框图

基本技术指标：

 6U VPX 板卡

 VPX 连接器对外提供32千兆网络接口（24路1000BASE-T, 8路1000BASE-BX，4路QSGMII）

 Layer 2 无阻塞交换, 可管理

 支持 Layer 3交换

 支持1路管理网口(前出，仅限于WEB管理业务，不负责交换业务功能)

 支持1路RS232串口控制和配置

 反接、短路、过压、过流保护

 单板主供电为12V

 板卡最大功耗50W

 工作温度 -25-55℃

 交换板100% 国产化

 支持板卡管理功能 IPMI

前面板接口

 1个复位按键

 1路RJ45千兆网口

 1路RJ45管理串口

 9×4个 LED绿色指示灯, 分别代表代表电源, 心跳和所有网络的端口link 状态（ACT 时闪烁）

主要功能指标

 具备数据交换功能，可以实现全端口线速转发数据报文，报文类型支持单播、组播及广播报文；

 具备路由功能，支持单播路由和组播路由协议。单播路由协议支持静态路由、动态路由相结合的方式；

 支持通过管理串口对其进行配置管理；

 支持WEB登录

 实现板卡健康状态的上报和管理IP的配置、查询；

 设备支持QoS设置，根据应用的需求以及网络管理的设置来有效的管理网络带宽，出厂默认支持基于DSCP域的QoS，0~63个优先级，无需配置；

 端口功能：

（1） 支持端口聚合、端口限速、广播风暴抑制；

（2） 支持端口镜像；将指定端口的业务或者控制报文流量完整地映射到其它指定的端口上

（3） 支持LLDP协议；

（4） 支持MDI自适应；

（5） 支持端口隔离

 支持基于MAC/IP子网/端口的VLAN划分；

 路由支持静态路由和动态路由，动态路由支持RIPv1/v2、OSPFv2动态路由协议，支持VRRP协议；

 支持二层组播和三层组播，支持IGMPv1/v2/v3、IGMP-SNOOPING（默认出厂使能）、PIM-SM等组播路由协议；

 支持STP/RSTP/MSTP等功能；

 符合IEEE 802.3i，IEEE 802.3u，IEEE 802.3ab，IEEE802.3z，IEEE802.3x，IEEE 802.1p，IEEE 802.1Q，IEEE 802.1w，IEEE 802.1d，IEEE 802.1s等通用标准；

 支持用户管理和口令保护；

 SNMPv1/v2/v3 管理

 支持NTP服务

 系统日志：可查看设备运行过程中的系统日志信息

 支持对端口接收和发送报文的速率进行限制；

 支持基于端口的流量监控；

 系统状态

（1） 显示交换机型号

（2）MAC地址

（3）硬件版本

（4） 软件版本等

 流量统计：可查看每个端口发送/接收的包数量、字节数，发送/接收错误报文数

VLAN

（1）支持4K个VLAN

（2） 支持基于IEEE802.1q协议的VLAN

（3）支持配置VLAN端口成员

 系统管理

（1）系统日志：可查看设备运行过程中的系统日志信息

（2） 配置管理

（3） 用户管理

（4） 管理IP 地址

 IP 业务

（1）接口IP

（2）DHCP 服务
