VPX6-A90F 以Intel 6^th Core i7 处理器为核心，板载Xilinx K7-325T FPGA。可同时满足用户对控制、算法、运算的不同需求。

板卡对外通过2片 PCIe-SRIO 桥片TSI721 和SRIO 交换芯片CPS1848 对外提供8路×4 SRIO，SRIO默认速率 3.125Gbps，处理器通过PCIe 交换芯片PLX8724扩展PCIe3.0接口，对外提供1组×8和1组×4 PCIe3.0 接口，处理器提供1路HDMI前出显示接口，处理器通过CM236 芯片组扩展2路千兆以太网、音频接口、3组USB3.0接口。芯片组和SuperIO 扩展出2路串口（RS232/RS422可选）。板卡同时板载 M.2 SSD（容量512GB）。

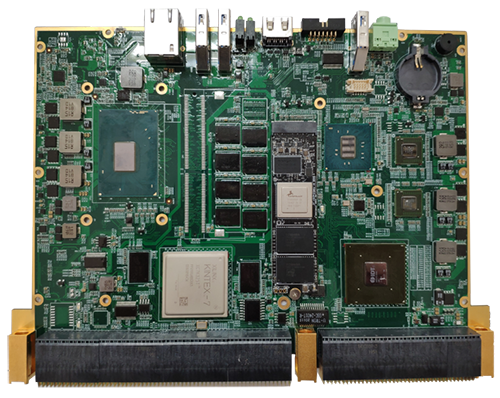

板卡实物图

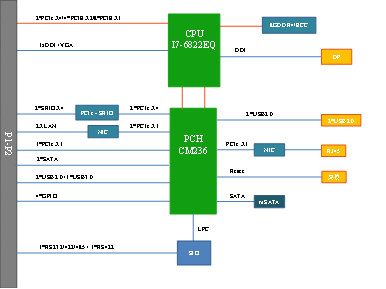

板卡框图

基本技术指标：

  6U OpenVPX规格

  6代4核8线程Core i7-6820/22EQ处理器或Xeon E3-1505M处理器

  Core i7-6820EQ主频 2.8GHz (最大3.5GHz)(默认配置)

  Core i7-6822EQ主频 2.0GHz (最大2.8GHz)

  芯片组 CM236

  板载16GB DDR4 SDRAM

  板载 M.2 SSD(容量512GB)

  板载Xilinx K7-325T FPGA

  前面板接口

（1）1个 RJ45 千兆网口

（2）3个 USB3.0

（3）1个HDMI显示接口

（4）1路音频输出

（5）4个LED 指示灯

（6）1个复位按键

（7）1个 JTAG 调试口

  VPX 接口定义：

（1）8 x4 SRIO Gen2 @P1, P2, P3

（2）1x4 PCIe Gen3 @P2

（3）1x8 PCIe Gen3 @P4

（4）1路千兆以太网(1x1000Base-T)

（5）2x RS232/422

（6）LVDS@P3,P5,P6

  支持操作系统 Win 7/8/10 64bit, Ubuntu, 中标麒麟, VxWorks 6.x

  典型功耗:<70W

  可提供常温(0-55℃)，宽温(-40-85℃)版本，相对湿度 0-95%

  散热方式：风冷、导冷
