经纬天启正式向市场推出6U VPX网络交换板，该板卡采用Broadcom的交换套片Switch BCM56218，实现二层带网管功能，对外通过VPX 连接器提供48个千兆光口（由SERDES信号引出，24路1000BASE-T，24路1000BASE-BX），1个10/100/1000Mbps电口（由MDI信号引出）和1个串口。BCM56218 内部集成 32Bit CPU，主频 200MHz，外部配置SDRAM 128MB（DDR2×16），Flash 64MB。板载保护电路, 实现过压、过流、欠压、反接等保护, 上电时序控制电路以及时钟、复位等电路。

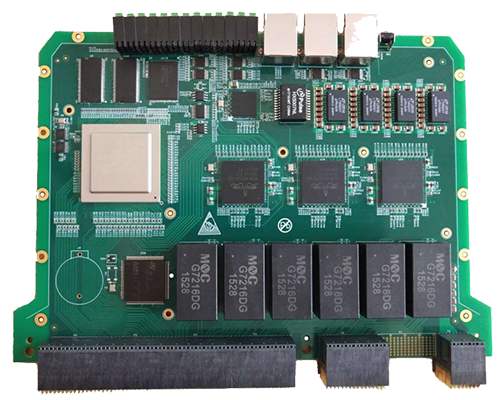

板卡实物图

基本技术指标：

  6U VPX 板卡；

  对外提供48网络接口（24路1000BASE-T, 24路1000BASE-BX）；

  Layer 2 无阻塞交换, 可管理；

  支持 Layer 3交换；

  支持1路管理网口；

  支持1路RS232串口控制和配置；

  反接、短路、过压、过流保护；

  单板主供电为12V；

  板卡最大功耗40W；

  工作温度 -40-85℃。

前面板接口：

  1个复位按键；

  1路RJ45 外型BMC 接口；

  1路RJ45外形RS232接口；

  1路RJ45千兆网口（Port49）；

  13×4个 LED绿色指示灯，分别代表代表电源、心跳和48个网络的端口link 状态（ACT 时闪烁）。
